Installation d'une pompe à chaleur de piscine : les règles techniques pour un montage durable

L'installation d'une pompe à chaleur (PAC) pour piscine ne se limite pas à un simple raccordement hydraulique. En tant qu'ingénieur thermicien, j'observe trop souvent des machines dont le rendement chute drastiquement, non pas par défaut matériel, mais par une erreur de positionnement ou de dimensionnement. La performance d'une PAC repose sur sa capacité à capter les calories de l'air ambiant pour les transférer à l'eau de votre bassin. Si cet équilibre est rompu par une installation approximative, vous consommez inutilement de l'électricité pour un résultat thermique médiocre. Voici la méthode rigoureuse pour réussir votre installation.

Choisir l'emplacement : les distances critiques

Le premier impératif concerne la circulation de l'air. Une pompe à chaleur doit être installée en extérieur, dans un espace dégagé. L'évaporateur, situé à l'arrière ou sur les côtés de l'unité, a besoin d'un volume d'air important pour fonctionner. Si vous placez l'appareil contre un mur, il va recycler l'air froid qu'il vient d'expulser, ce qui fait chuter son coefficient de performance (SCOP). Respectez une distance minimale de 50 centimètres entre le mur et l'arrière de la pompe.

Quant à la distance par rapport au bassin, le compromis idéal se situe entre 2 et 7 mètres. Au-delà de 7 mètres, les pertes de charge hydrauliques et les déperditions thermiques dans les tuyaux deviennent significatives, ce qui oblige votre pompe de filtration à travailler davantage. Enfin, le support doit être parfaitement plan, stable et capable de supporter le poids de la machine. Une dalle bétonnée est recommandée pour éviter l'enfoncement dans le sol avec le temps.

Le support : la stabilité avant tout

La pompe à chaleur génère des vibrations lors du fonctionnement de son compresseur. Pour éviter que ces vibrations ne se propagent à votre terrasse ou à votre structure, utilisez systématiquement les silentblocs fournis avec la machine. Si vous installez la PAC sur une dalle existante, assurez-vous qu'elle est de niveau. Une machine mal calée peut entraîner une usure prématurée des composants internes et générer un bruit de fonctionnement anormal. Si vous devez surélever la machine, utilisez des supports adaptés et fixés solidement au sol.

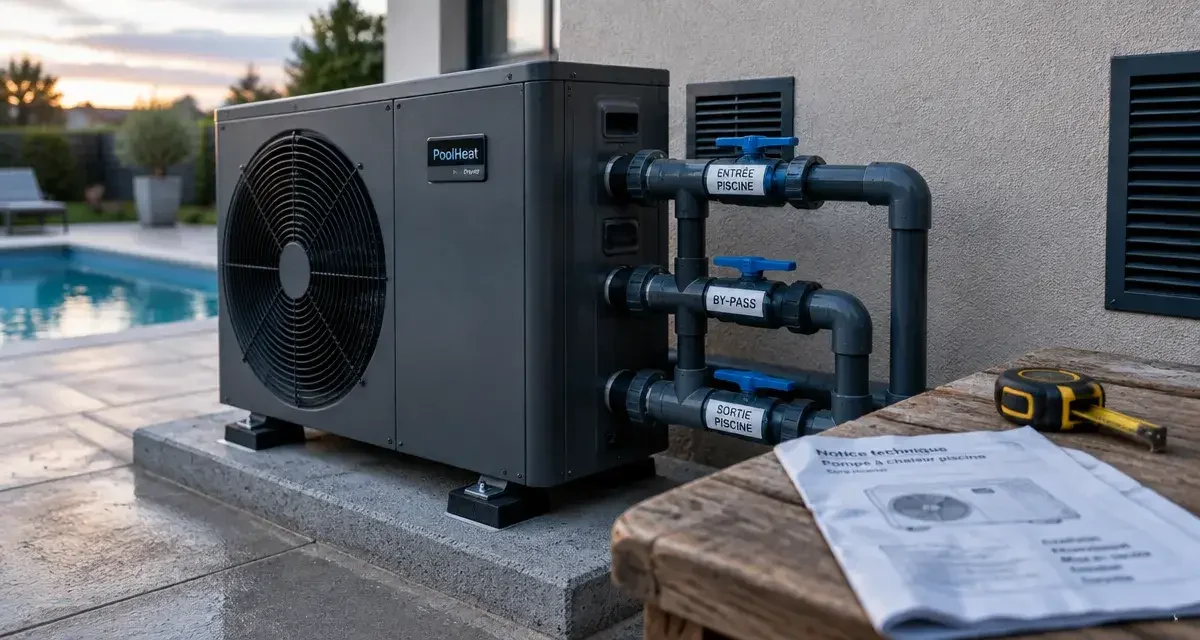

Le kit by-pass : l'indispensable pour la maintenance

Le by-pass est l'élément qui permet d'isoler la pompe à chaleur du circuit de filtration sans arrêter la circulation de l'eau. Il se compose de trois vannes : une sur l'arrivée, une sur le retour, et une centrale pour réguler le débit traversant la PAC. Pour réussir ce montage, mesurez avec exactitude la longueur de vos tuyaux avant toute intervention. Une coupe nette et un ébavurage rigoureux sont indispensables pour garantir l'étanchéité des collages. Un mauvais ajustement à ce stade crée des micro-fuites invisibles qui, sous la pression de la pompe de filtration, finissent par dégrader le raccordement. Prenez le temps de poncer légèrement les surfaces à encoller et d'utiliser une colle PVC adaptée pour piscine, en respectant le temps de séchage préconisé par le fabricant avant toute mise en eau.

Raccordement hydraulique : le sens du flux

La pompe à chaleur doit impérativement être installée après le filtre et avant le système de traitement de l'eau (électrolyseur, brominateur ou injecteur de chlore). Si l'eau traitée passe directement dans l'échangeur de la PAC, les produits chimiques concentrés vont corroder prématurément le titane de l'échangeur thermique. Le raccordement se fait généralement en diamètre 50 mm. Si votre circuit actuel est en diamètre 32 ou 38 mm, utilisez les raccords union fournis avec la machine pour assurer la transition. Assurez-vous que le débit d'eau traversant la PAC correspond aux préconisations du constructeur, souvent indiquées sur la plaque signalétique. Un débit trop faible provoquera une mise en sécurité de l'appareil par pressostat, tandis qu'un débit trop élevé empêchera l'eau de se réchauffer correctement.

Branchement électrique : la sécurité NF C 15-100

La sécurité électrique est le point sur lequel aucune entorse n'est permise. La pompe à chaleur doit être raccordée sur un circuit dédié, protégé par un disjoncteur différentiel de 30 mA, conforme à la norme NF C 15-100. La section du câble doit être adaptée à la puissance de la machine et à la distance entre le tableau électrique et l'emplacement de la PAC. Une fois le raccordement effectué, vérifiez la mise à la terre. Si vous n'êtes pas familier avec ces normes, faites appel à un électricien qualifié : une installation électrique défaillante présente un risque réel pour les utilisateurs de la piscine.

Mise en service et entretien

Lors de la première mise en service, assurez-vous que la température extérieure est supérieure à 5 °C et celle de l'eau supérieure à 10 °C. La PAC dispose d'une temporisation de sécurité au démarrage : ne vous alarmez pas si le compresseur ne se déclenche pas immédiatement. Une fois lancé, laissez la pompe fonctionner en continu jusqu'à atteindre la température de consigne. Le maintien en température est bien plus économe en énergie que les montées en température répétées. En période d'hivernage, vidangez complètement l'échangeur pour éviter que l'eau stagnante ne gèle et ne fissure le titane. Une housse de protection respirante est conseillée, mais évitez les bâches plastiques étanches qui favorisent la condensation.
